某企业计量院网络流量分析案例

用户在使用内部业务时感觉明显缓慢，并且偶尔ping包有丢包现象

分析过程：

通过科来网络回溯分析系统对该现象进行分析，我们在用户核心交换机上做端口镜像，抓取用户客户端接口的数据流量进行分析。

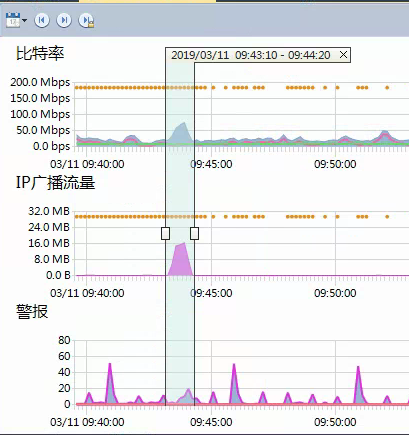

如下图所示，在9:43分左右到44分左右这一分钟时间内有一段广播流量突发，我们对这一异常进行分析

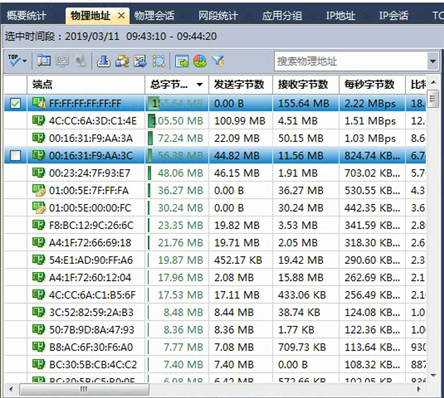

我们发现在这一分钟内广播地址上出现了155M左右的流量，如下图所示

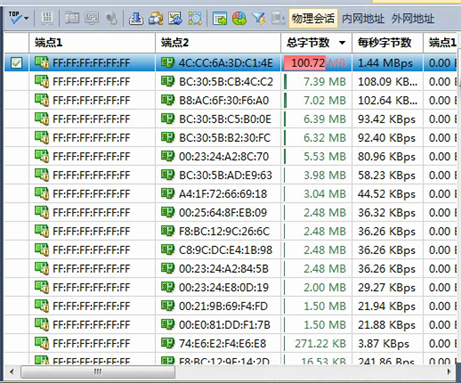

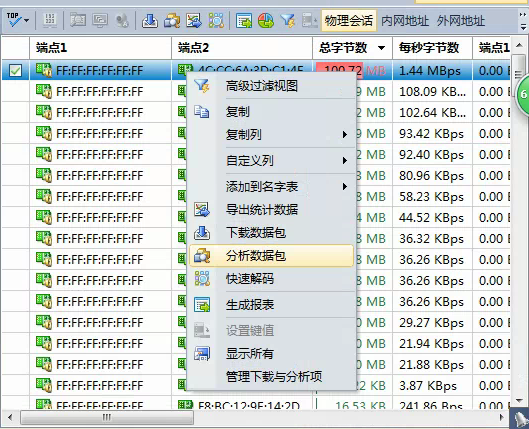

展开广播地址，发现这个mac地址在这一时间段内对广播地址发送了100M左右数据，我们对该数据包进行分析。如下图所示

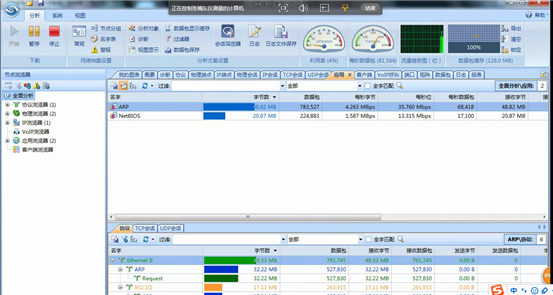

打开数据包后，在应用选项下发现有两项协议在发送广播数据，如下图

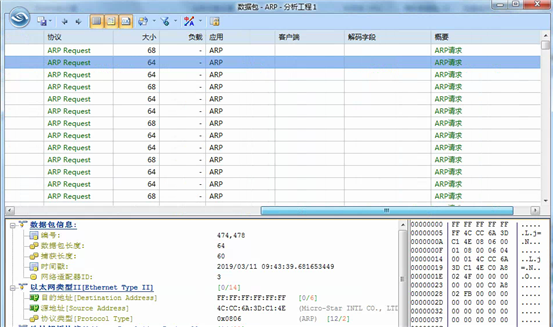

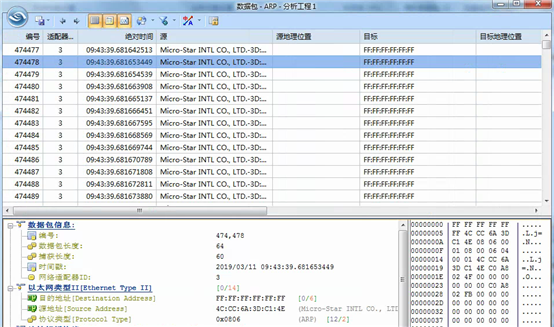

展开ARP协议，发现该mac地址不断向广播地址发送arp请求

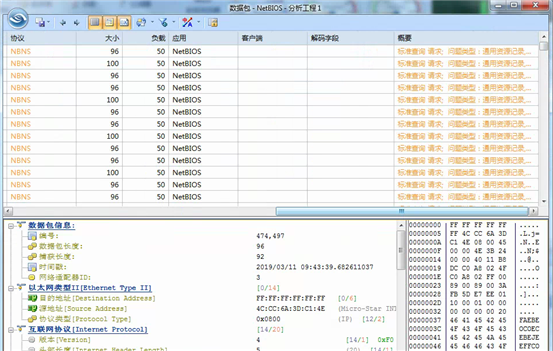

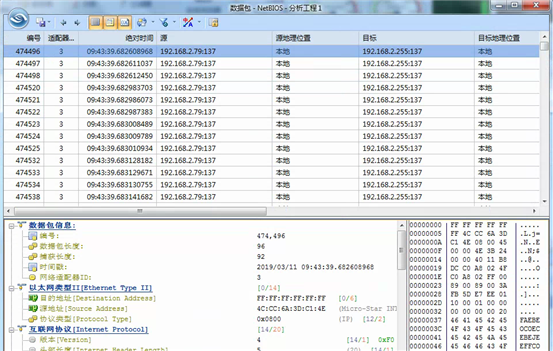

大量的arp请求在短时间内发出显然不是正常网络行为，我们怀疑这个源地址的设备中毒，不断发送arp请求包消耗交换机性能，然后我们展开NetBIOS协议如下图

发现这个地址同时在对广播地址发送查询请求，请求查询广播中其他地址的设备资源信息记录，我们判断该地址的设备已经中毒。

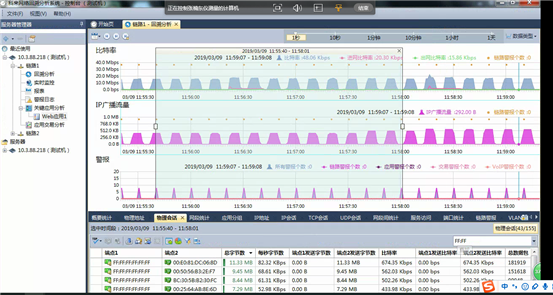

在中午快下班时间，11：55分左右我们发现该时间段网络流量异常，网络流量有规律性的起伏，并且与广播流量进行对比发现基本都是广播流量，如下图

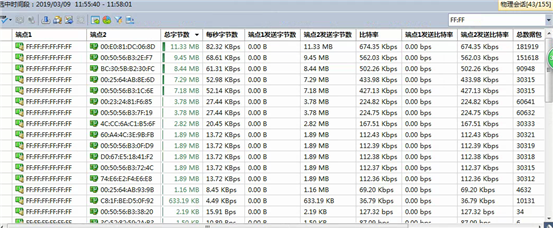

我们发现有大量地址都在发送广播数据，并且在流量预警中发现arp攻击告警

由此得出网络中有arp攻击病毒肆虐，影响网络。

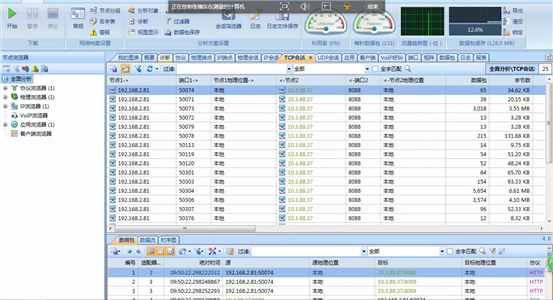

我们对用户业务的流量单独进行分析，分析业务运行情况，在早上9:50到10:04分这段时间里192.168.2.81这个地址访问业务流量最大，我们对这个IP进行数据包分析

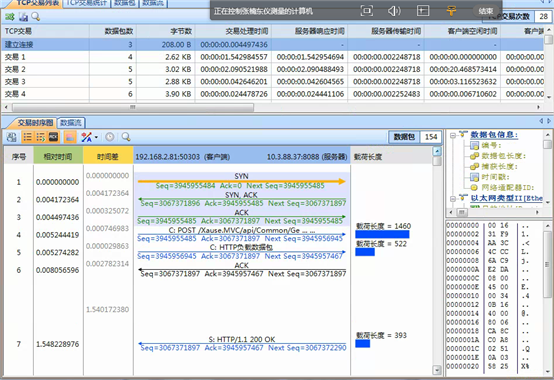

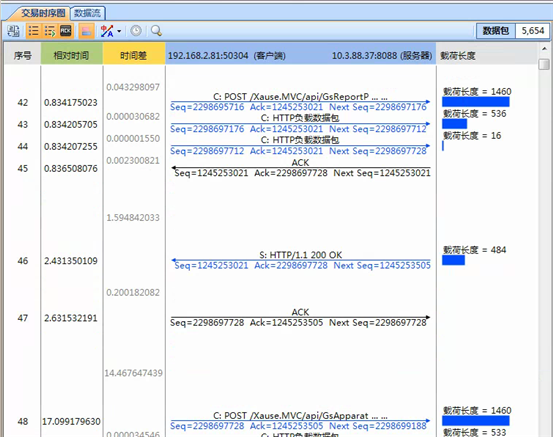

通过客户端与服务器的数据包交互的交易时序图我们可以看出，客户端与服务器的TCP三次握手在几毫秒内完成，并且丢包重传很少，可以得出网络对业务的运行影响并不大

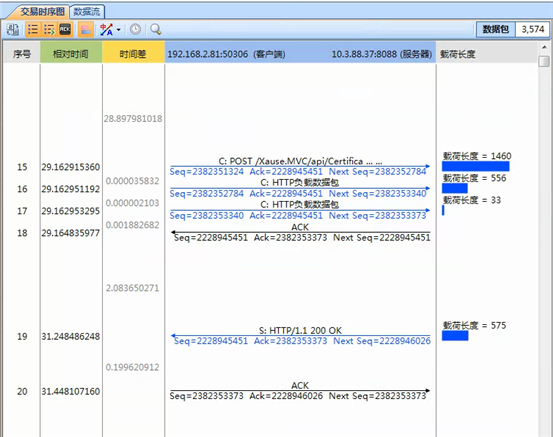

客户端发送请求后，服务器在几毫秒内向客户端回复ACK，表明已经收到请求，但是在1.5秒甚至更长时间后才会将数据返回给客户端，这中间的时间用户体验便会受到影响，觉得业务卡慢。

分析结论及建议：

通过上述的分析数据我们看到：用户网络中有arp攻击病毒，影响网络流畅，并且业务服务器处理请求有延迟，导致客户端使用业务时感觉卡慢。

对此我们建议：

1. 对网络环境进行改造，划分vlan，子网规划。

2. 将IP地址固定使用，在交换机上绑定mac地址防止arp欺骗

3. 在网段边界处增加安全设备隔离安全隐患

4. 对服务器资源以及服务端程序检查服务器处理延迟原因
